震后日本半导体行业现状：短期停产冲击可控，我国国产替代品迎来验证窗口｜封面深镜

封面新闻见习记者 王云嘉 记者 刁明康

2026年7月28日16时27分，日本熊本县发生 7.1 级浅源强震。

距离震中30公里之外的熊本县菊阳町，是日本 “硅岛复兴” 战略核心承载地。此地聚集了台积电 JASM、索尼、瑞萨电子等全球核心车规芯片及完整上游配套产业集群。

此次地震造成当地多家半导体厂区临时停产、生产设备待校准，全球成熟制程半导体供应链短期承压，也引发市场对产业集中度风险与我国国产替代机遇的关注……

“日本硅谷”菊阳町：

半导体重镇，全球最大图像传感器生产基地

本次7.1级浅源地震震中位于菊阳町西南直线距离30公里外的宇城市-冰川町，核心区最大震度7级，菊阳町实测震度为5强。

作为日本“硅岛复兴”战略的核心承载地，面积仅37平方公里的熊本县菊阳町是本次地震中受关注最高的半导体重镇。

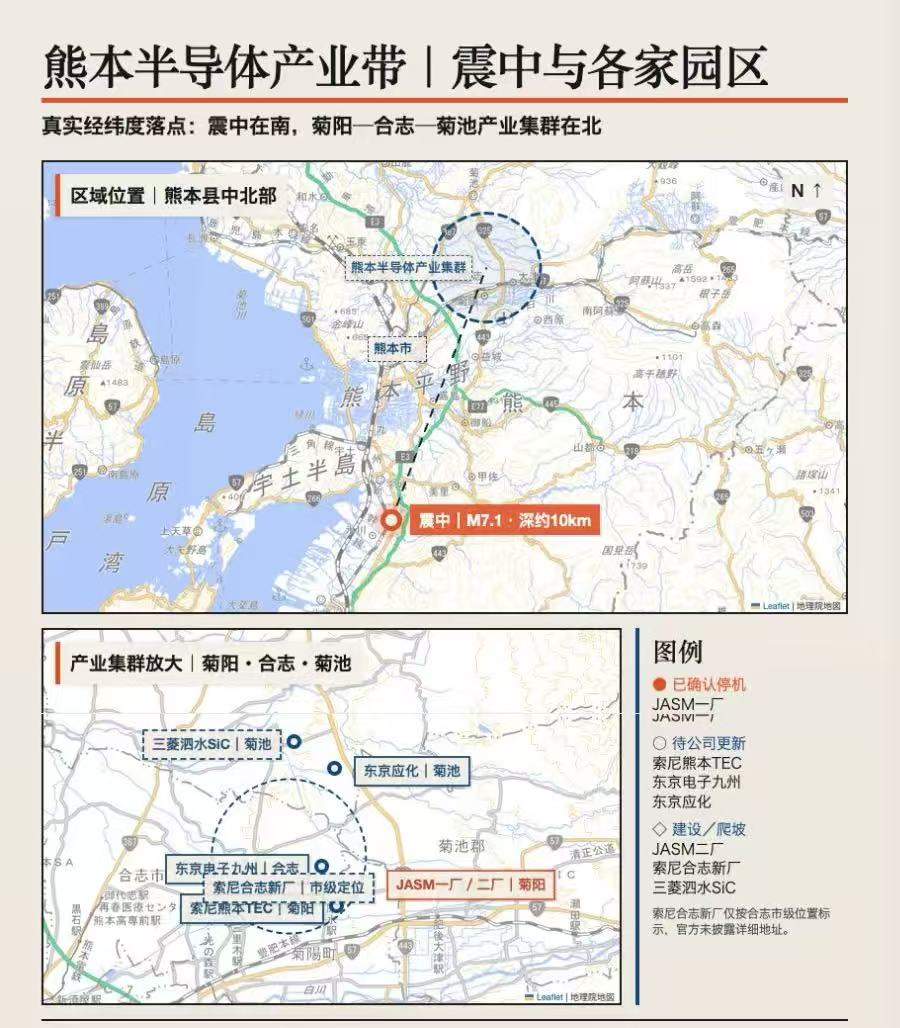

熊本半导体产业分布地图（图源受访对象）

据日本经济产业省《特定半导体生产设施整备计划》，这里落地了日本近 20年来首座量产的12英寸晶圆厂——“台积电JASM” 一厂。

根据台积电2026年7月29日震后官方公告，菊阳町JASM厂区覆盖28/22nm、16/12nm 成熟制程，当前月产能约2万片12英寸晶圆，产品面向车规芯片、CMOS 影像传感器、工业控制等领域。

结合台积电2024年量产公告与日本经济产业省项目备案，该厂2024年底正式投产，规划满产月产能5.5万片，股东包含索尼、丰田、电装，是日本本土车规逻辑芯片的核心代工基地，在建的3nm（先进制程）二厂已在震后暂停部分施工。

与台电厂区一路之隔的索尼熊本技术中心是全球最大CMOS图像传感器生产基地。根据索尼半导体2026年6月集团公开数据，索尼全球图像传感器市占率达 53%，近半数高端手机主摄、40% 以上车载ADAS视觉芯片产能集中于此，苹果、三星及全球主流车企均为其核心客户。

根据第一财经报道，菊阳町30分钟车程内还聚集了瑞萨电子近30%的车规 MCU 产能、三菱电机10万片/月的车规IGBT与SiC功率器件产能，构成了完整的车规芯片产业集群。

菊阳町的产业核心优势在于半径5公里内的完整上游配套网络。全球第四大半导体设备厂商东京电子，在紧邻菊阳町的合志市设有九州制造与研发总部。据东京电子官方披露，其涂布显影设备全球市占率约90%，核心产能主要集中于熊本基地，2025年10月竣工的1nm及更先进制程设备研发中心也落地于此，预计 2026年春季正式投用。目前其在熊本县内的两座厂区也全面停工。

据日本《自动化新闻》报道，富士胶片在菊阳町设有CMP抛光液核心产线，先进制程产品全球市占超20%，2025年完成产能扩建。信越化学、大阳日酸、东京应化均在周边布局配套产能，形成“15分钟供货圈”。另据东方财富网，此次信越、SUMCO核心12英寸硅片产能远离震中，未受本次地震直接影响。

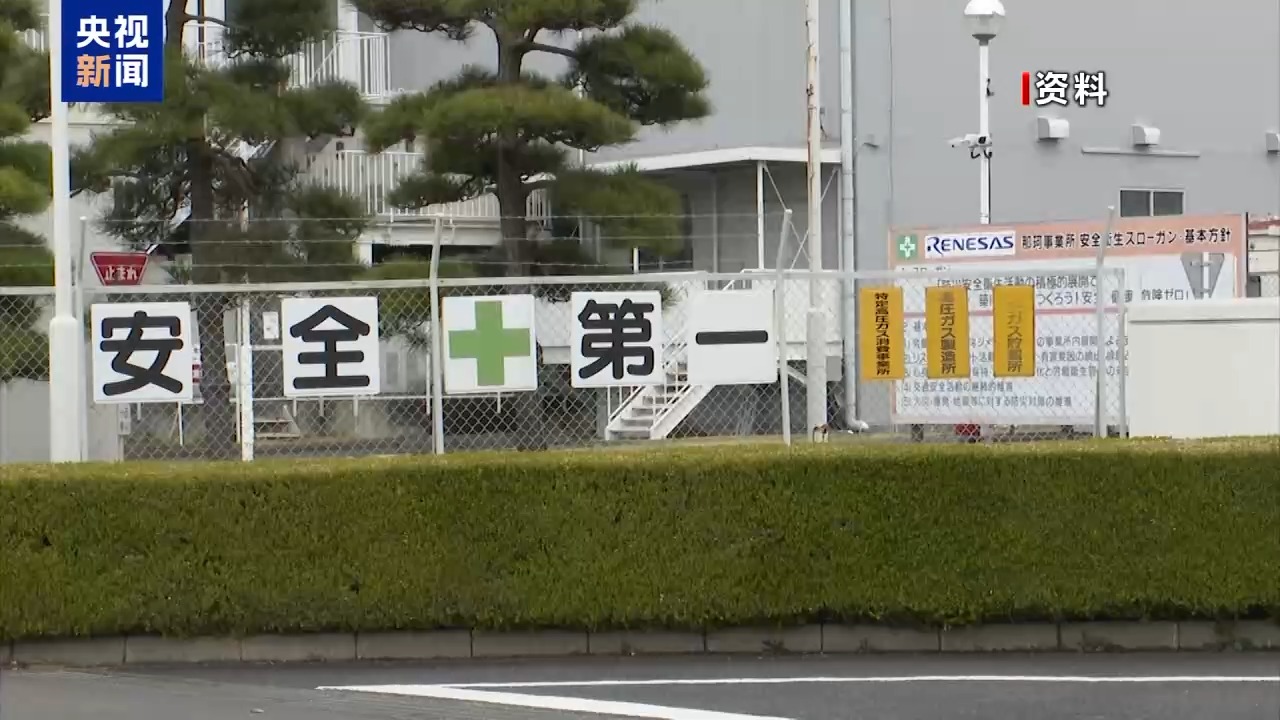

半导体企业停工（图源央视新闻）

短期冲击：

厂区加班复工，“不会出现断供局面”

震后48小时内，根据台积电2026年7月30日最新官方公告，JASM一厂在地震触发自动停机保护后完成全员疏散。7月29日晚经排查确认建筑主体无结构性损伤，员工已逐步返回厂区，但所有生产设备仍处于停机状态，正逐台开展精度校准与安全检测，目前未公布全面复产时间。

据《日本经济新闻》30日报道，熊本多家半导体工厂仍在停产或检查。索尼、瑞萨电子、三菱电机的熊本工厂当时仍未恢复生产。荏原制作所计划7月30日恢复，东京电子九州两处事业所计划8月3日恢复。

从应用行业影响来看，华为2012实验室研发人员罗佑（化名）告诉封面新闻记者，由于这片区域不做先进制程AI芯片，主攻成熟制程、车规、图像传感器，属于汽车电子、视觉硬件产业链。因此影响行业聚焦，且由于制程成熟，可替代性强，可以做快速产能转移。

财经博主“拙见解读”告诉封面新闻记者，2026年全球半导体行业正处于AI算力需求爆发期，成熟制程产能相对充裕。如果台积电熊本厂能在一周内恢复，对全球供应链的实际冲击将十分有限。

7月30日，有在日半导体设备企业人员向封面新闻记者透露，台积电熊本厂因地震而产生的设备故障是存在的。现在各大设备供应商和台积电不同部门的人，都在加班加点赶工期复工。

在制品损失方面，据日经中文网报道，在半导体工厂，需经过数百道工序才能形成精细的电路。通常来说，从晶圆（圆形高纯硅薄片）投入到成品出货需要约三个月时间，一旦生产中的产品出现任何细微损伤，就必须报废。

截至7月31日，JASM和索尼均未披露在制品报废数据。2016年4月，熊本县曾先后发生6.5级前震与7.3级主震的浅源强震序列。根据瑞萨电子2016年半年报，当时地震停机报废/受损制品损失成本约18.34亿日元。据索尼半导体熊本厂2016财报，地震固定资产修复及受损库存处置68亿日元、闲置产能成本81亿日元。

供应链整体影响仍在评估。《熊本日日新闻》报道，熊本县招商企业中，已有63家报告厂房或设备受损，但受损范围仍在调查。设备校准、在制晶圆确认、物流和客户交付可能比厂房结构损坏更影响复产速度。

“乐观估计，若评估无硬件损伤，3～10天可完成设备机台的震后重新校准，并逐步复产。最多出现交付延迟、订单排期适度后移，不会出现断供局面。即便悲观评估，即在设备出现明显移位或零部件出现大量损坏情况下，由于设备和供应的成熟，预期在2-4周也可快速完成供应或替换，且目前看该可能性不高。”罗佑补充。

格局重构：

“中国企业有机会承接部分外溢订单”

本次地震的影响是否会从短期停产向产业链中长期传导？

中期来看，供应链涟漪效应正沿产业链向下游扩散。国研新经济研究院执行院长朱克力接受中新经纬采访时指出，当前全球车企、工控厂商普遍预留1至3个月安全库存，短期现货市场车规级成熟芯片报价预计出现5%至15%的阶段性抬升，长协订单价格保持稳定。

“不过，这次地震也再次提醒全球科技产业：半导体制造的地理集中度太高了。台积电熊本厂、索尼熊本厂、瑞萨熊本厂等等关键产能都集中在地震多发区。分散产能、建立冗余供应链，已经不仅仅是商业策略，而是产业安全问题。”博主“拙见解读”向记者坦言。

从长期产业布局分布来看，华为2012实验室研发人员罗佑同样认为，高度聚集的成熟制程基地存在巨大自然灾害风险。因此，客户可能会要求供应商建立多产地备份，推动成熟制程产能向中国、东南亚、欧美分散布局。

罗佑表示，我国国内在成熟制程晶圆代工厂（28nm）的技术和市场成熟度越来越高，也有望承接一部分外溢订单。国产车载CIS、车载MCU厂商获得客户验证窗口，下游企业加速导入国产替代方案，因此，对国内的半导体行业进一步发展也是一种契机。

7月30日，记者注意到部分网友在社交媒体上讨论，“此次熊本地震是否利好A股半导体？”从市场表现来看，7月28日至30日，中证全指半导体产品与设备指数（H30184）分别下跌7.05%、1.73%、6.17%。某种程度上反映，资金并未简单将本次地震直接解读为A股半导体板块的利好。

一位不愿意透露姓名的财经专业人士告诉记者，“这次地震不一定是长期的确定性利好。可能某部分已经完成客户认证、具备现成产能并能快速交付的公司会受益，但对整个半导体产业链来说，部分下游如果依赖日本传感器、车规芯片或材料进口的下游企业，反而可能面临成本上涨的问题。”
